Circuito esquema ligação de capacitor variável duplo (comum).



Circuito esquema fonte simétrica de 35V



Circuito esquema fonte 12V simples



Circuito esquema crossover de três vias.



Circuito esquema fonte ajustável 1 a 30V por 10A.



Circuito esquema fonte ajustável 0-20V com escala em diodos.

 Trafo= até 24V

Diagrama instalação painel solar em sistema veicular.



Circuito esquema regulador de potência com 7812 + transistor e diodo.



Linguagem do "Q"



Descrição de montagem antena Delta Loop para faixa dos 11m



Vídeo do canal sobre montagem de antena "L" para estação de rádio px.

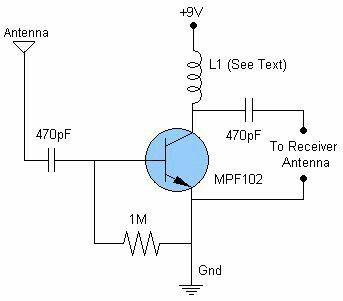

Circuito esquema amplificador de antena com transistor mpf102.



Circuito esquema rádio AM



Circuito esquema amplificador de antena monotransistor para AM/FM e SW.



Amplificador de ganho para antena nas bandas AM, FM e SW.



Circuito esquema transmissor FM com dois transistores.



Fonte caseira monster para rádio px.

Olá pessoal este é a primeira fonte para alimentar meus rádios px que montei utilizando componentes usados, como o transformador tinha mais de 20V tive que colocar uma lâmpada de carro na saída da alimentação para reduzir a tensão e assim chegar próximo dos 13,8V que eu queria e cheguei sim a fonte marcou 13,7V o transformador tem 6A, utilizei uma chave de liquidificador para ligar os estágios diferentes do transformador e assim obter uma tensão próximo a que eu queria, a ponte foi de 35A com um super exagerado dissipador, foram também quatro capacitores eletrolíticos de 4700uf que depois um chegou a abrir mas não estorou, ainda tenho ela mas sofreu vários upgrade depois disso, obrigado por visualizar o blog.



Circuito esquema receptor de ondas curtas valvulado.



Como fazer carga fantasma para aparelhos de radiocomunicação.



Oração do radio operador px.



Circuito esquema super mike de ganho para px e hf (amplificador de microfone de px)



Circuito esquema receptor CB Radio.

 A bobina tem 80-90 espiras de fio 0,3 a 1mm e na 8ª volta faça uma ligação que vai pro resistor R9, na fonte onde peguei o esquema diz "receptor para faixa dos 11m".

Reparos em fonte atx:: 3ª parte do vídeo acesse meu canal no Youtube.



Montagem de lâmpada em série para testes em aparelhos.



Circuito regulador de tensão para fonte ATX uso em bancada.

Só faltou o resistor de fio 10R 10/20W nos fios vermelho e preto.



Circuito esquema receptor VHF/FM aviação etc...

 Olá pessoal, tudo depende da antena e também da bobina que você irá confeccionar para seu receptor, este projeto é do Newton C braga engenheiro eletrônico da revista Saber Eletrônica que foi um dos grandes sucessos na época em termos de projetos para eletrônica, hoje nem sei se ainda tem a revista porque deve ter anos e ano que não paro em uma banca de jornais.

Então este projeto na época foi um sucesso porque todos queriam montar mas ele saiu na revista sem a descrição dos componentes e tinha pra vender em forma de kit, eu sonhava em montar um foi uma boa época.

Circuito esquema transmissor de FM 50W

 Clique para ampliar.

Minha primeira fonte caseira para estação de rádio px.

Olá pessoal, esta é a primeira fonte que fiz para minha estação de rádio px e que na época peguei um transformador de nobreak de 17V 6A, um pequeno banco de capacitores, uma chave de liquidificador para ligar e desligar a fonte, devido a tensão alta que na época eu não tinha nada para regular coloquei uma lâmpada de farol de carro onde a tensão caia para incríveis 13,7V e assim eu podia alimentar meus rádios, a lâmpada era ventilada por um pequeno cooler a fim de amenizar a temperatura a retificação que antes era com diodos mudei para uma ponte que ficou fixada em um dissipador de alumínio, obrigado por visualizar o blog.



Circuito esquema super transmissor FM para 10 km em campo aberto.
